Aanleverspecificaties tekeningen

Specificaties met betrekking tot tekeningen aanleveren.

Voor een snelle offerte en een foutloze verwerking in ons portaal is het essentieel dat je tekeningen correct aanlevert. Wanneer de bestanden voldoen aan onze aanleverspecificaties, kunnen we direct schakelen, voorkom je onnodige fouten en ontvang je sneller een scherpe prijsopgave.

Hieronder lees je precies waar je rekening mee moet houden.

CAD-vereisten voor watersnijden

  • Verwerkbare bestandsformaten: DXF, DWG of STP, ACIS binair of tekst, CATIA, GLTF, IGES, JT, Parasolid, PDF-facetten of geometrie, PLM XML, QIF, Rhino, SketchUp, Trutops, VDA, Bitmap, GIF, JPEG, PNG of TIFF
  • Tekening is op schaal: 1 : 1
  • Elk bestand bevat slechts één tekening
  • Het bestand bevat enkel de te snijden lijnen. Dit betekent bijvoorbeeld geen maatlijnen, geen titelblokken en geen bijschriften
  • Het bestand bevat geen blinde gaten, verzinkingen of afschuining
  • Lijnen zijn ononderbroken lijnen, geen stippellijnen en geen buiglijnen
  • Gravures worden automatisch gedetecteerd als ze geel worden getekend en de buitencontouren zijn uitgevoerd in het wit
  • Componentafmetingen: van heel klein tot maximaal 8000 x 3000 mm

Navigatie

CAD-vereisten voor watersnijden tips

De volgende tips helpen u bij het correct en efficiënt construeren van uw 2D-onderdelen.

1. Eén bestand per tekening

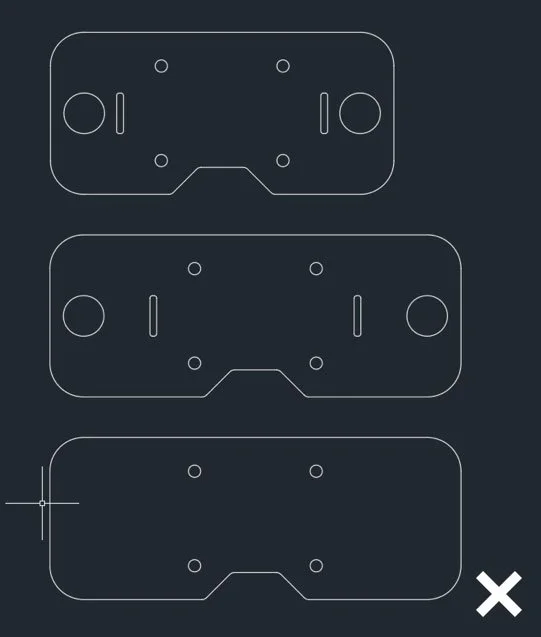

CAD1

Meerdere componenten in dezelfde DXF-tekening resulteren in een foutmelding.

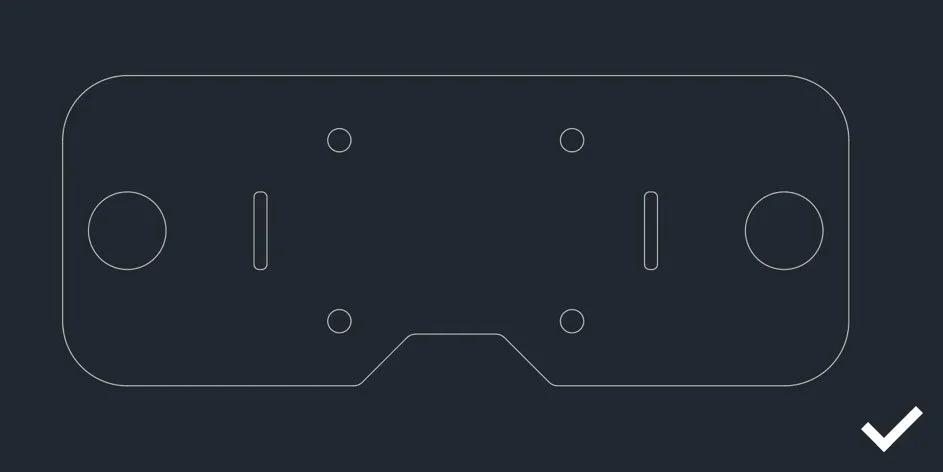

CAD2

Sla elk onderdeel afzonderlijk op in een afzonderlijk bestand.

2. Het bestand bevat alleen het productoverzicht

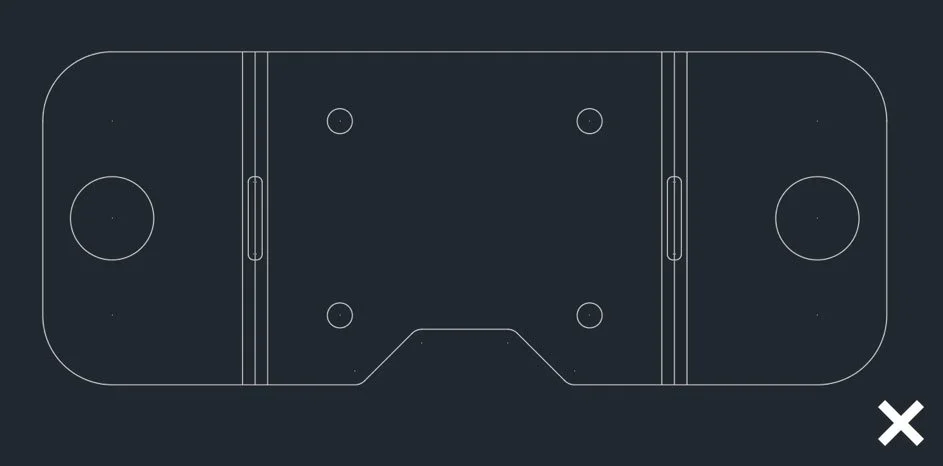

CAD3

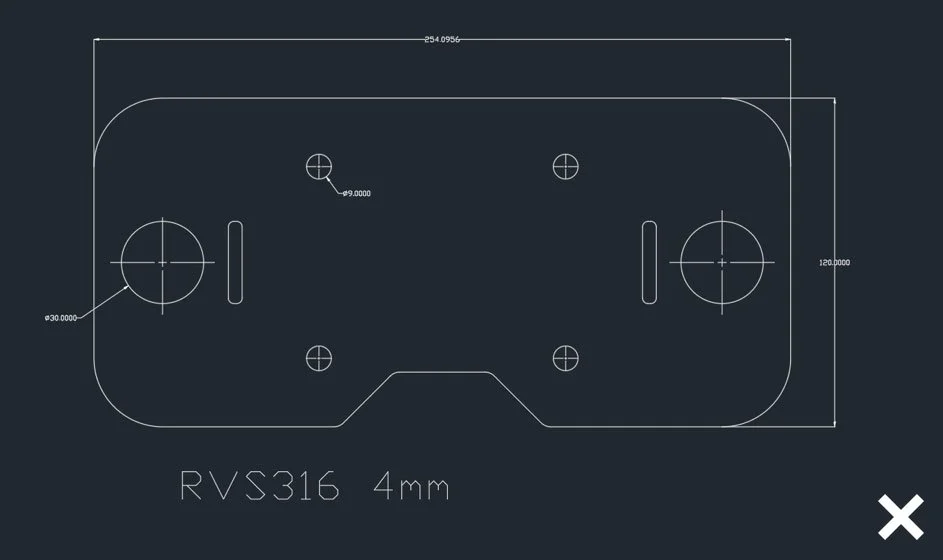

CAD4

Afmetingen, middellijnen, middentekens, materiaal, nummers, positienummers, enzovoort in de DXF-tekening resulteren in een fout.

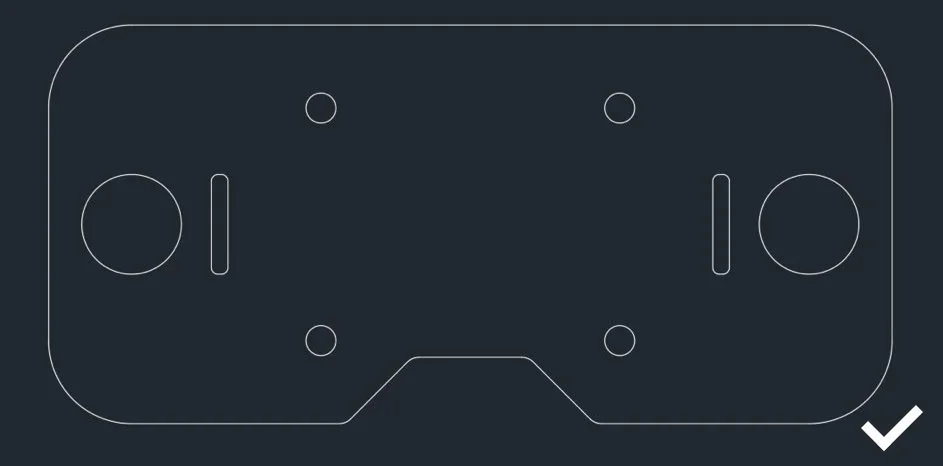

CAD5versmalt

Verwijder alle elementen in de tekening die niet tot de buitencontour van uw gewenste plaatwerkdeel behoren.

3. Geen “zwevende” componenten


Ook zwevende elementen die geen materiële verbinding met de rest van de component hebben, leiden tot een foutmelding.

CAD7

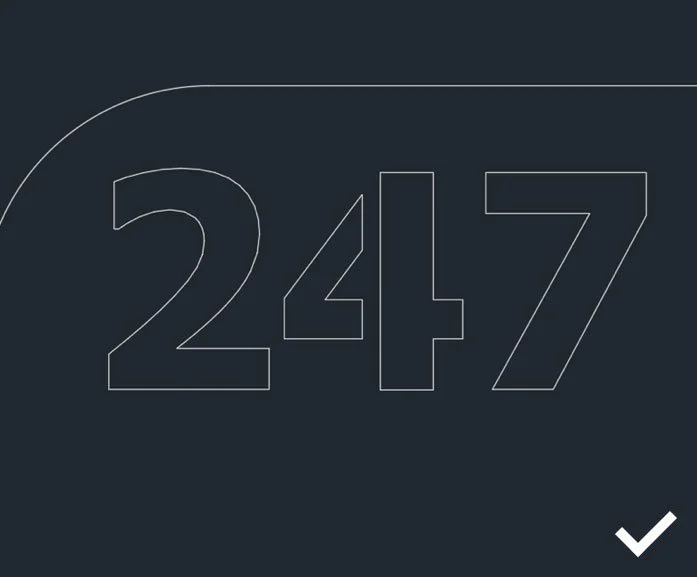

CAD12

Verwijder eventuele zwevende elementen in de tekening of verbind ze met elkaar via bruggen.

4. Graveren

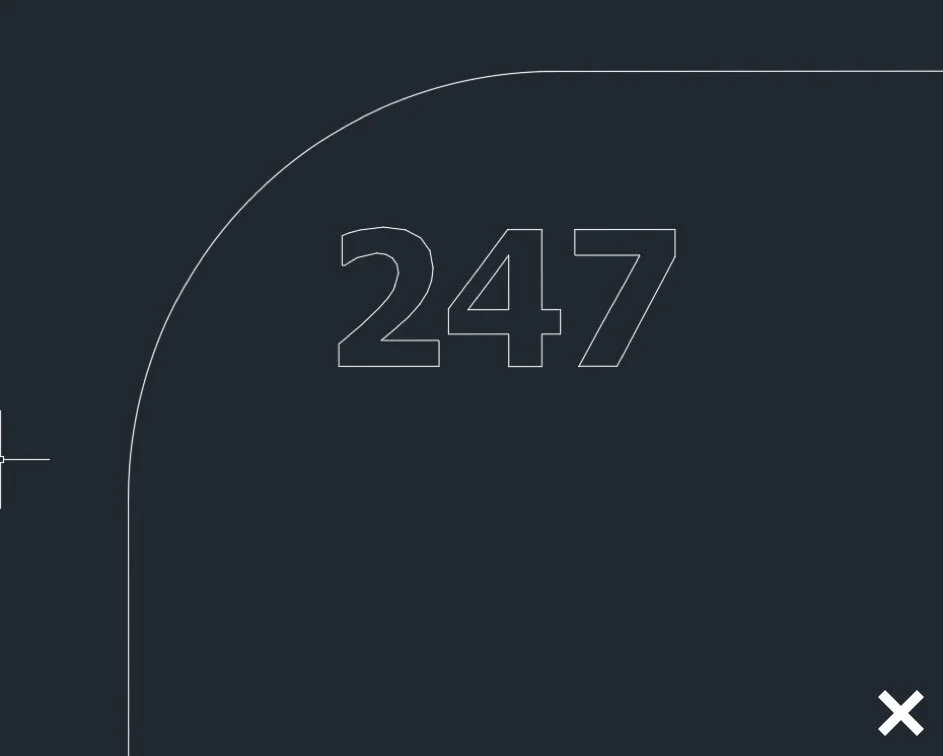

CAD6 1

Bij bovenstaand voorbeeld worden alleen witte lijnen gebruikt. Alles wordt hierdoor als snijwerk geïnterpreteerd, er vindt géén gravering plaats.

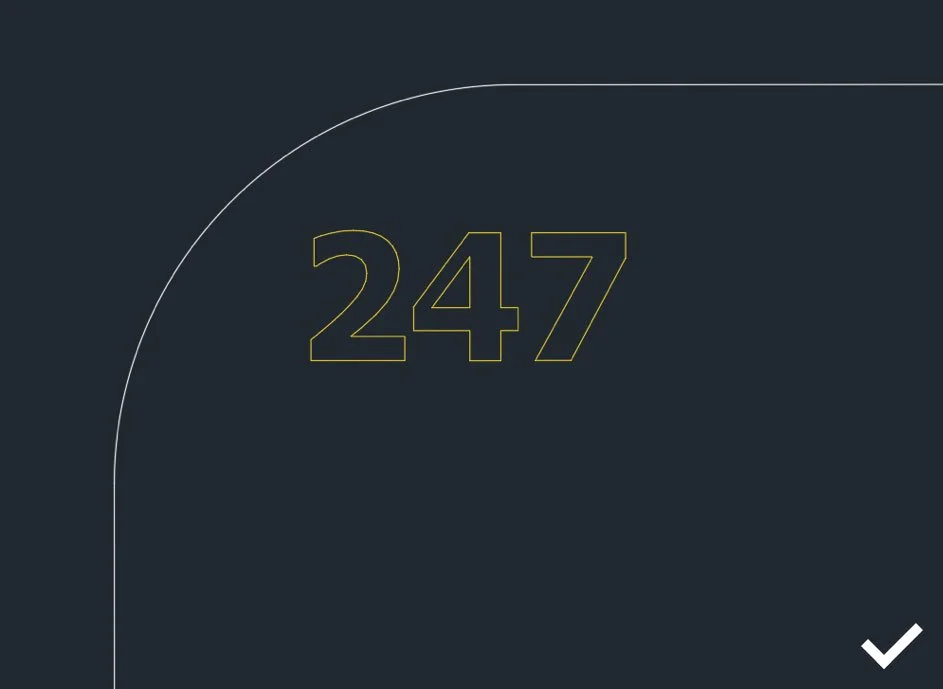

CAD8

Hierboven zie je het correcte onderscheid: witte lijnen = snijden, gele lijnen = graveren. Gele lijnen worden automatisch herkend als graveerwerk.

5. Gesloten buitencontouren

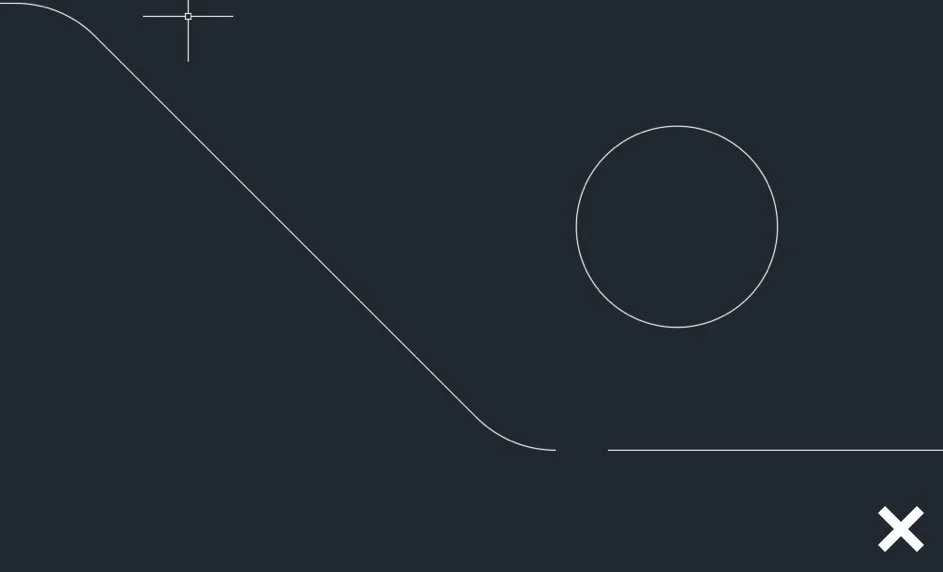

CAD9

Openingen in de buitencontour leiden tot foutmeldingen.

CAD11

Controleer de buitencontouren van uw tekening en sluit ze.

6. Uitstekende lijnen

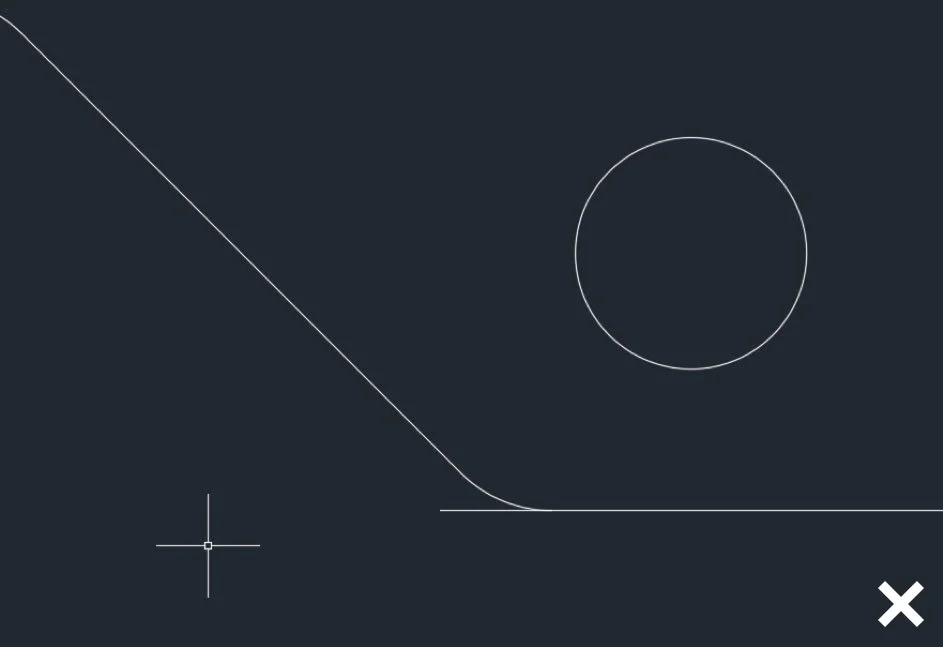

CAD10

Uitstekende of niet-aangesloten lijnen in de buitencontour kunnen zorgen voor een foutmelding.

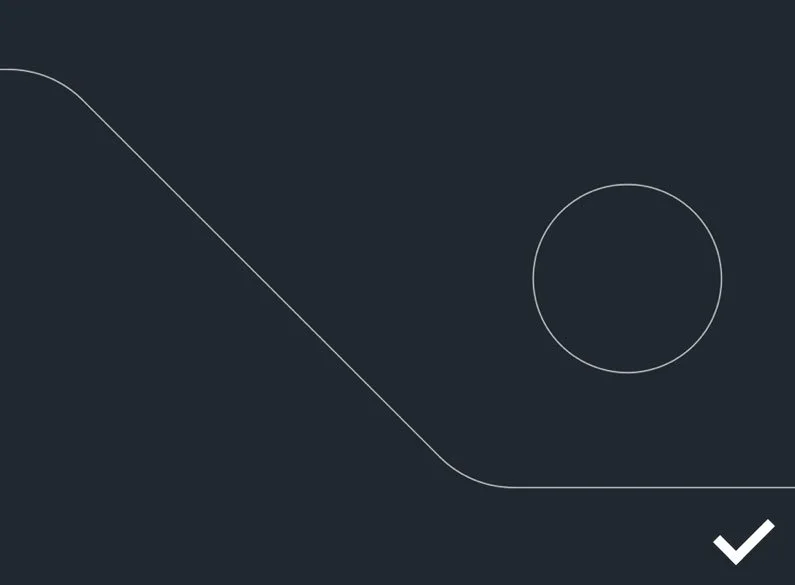

CAD11 1

Controleer of je buitencontour volledig gesloten en strak getekend is. Zo voorkom je fouten in het snijproces.




Wanneer je je tekeningen volgens deze specificaties aanlevert, loopt het hele traject soepel door ons portaal. Dat betekent sneller duidelijkheid over je prijs, een efficiënte verwerking en een vlotte start van de productie.
